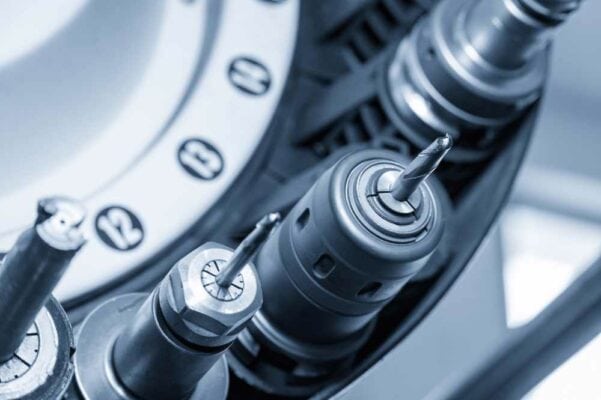

Ein Werkzeugwechsler (manchmal auch als Werkzeugrevolver bezeichnet) ist ein Gerät, mit dem der Benutzer schnell und einfach Werkzeuge auf einem Bearbeitungszentrum wechseln kann. Dies kann geschehen, ohne dass die Maschine angehalten werden muss, was Zeit und Geld sparen kann. Werkzeugwechsler werden häufig bei Maschinen mit mehreren Spindeln eingesetzt, z. B. bei Drehbänken und Bearbeitungszentren. In diesem Blogbeitrag erfahren Sie alles, was Sie über Werkzeugwechsler wissen müssen!
Die ersten Werkzeugwechsler wurden im frühen 19. Jahrhundert entwickelt. Es waren große, sperrige Geräte, die vor allem auf Drehmaschinen eingesetzt wurden. Im Laufe der Jahre wurde das Design der Werkzeugwechsler immer kompakter und effizienter. Heute sind Werkzeugwechsler ein wesentlicher Bestandteil jedes Bearbeitungszentrums.
Was ist ein Bearbeitungszentrum?
Ein Bearbeitungszentrum ist eine Werkzeugmaschine, die mehrere Werkzeuge einsetzt, um verschiedene Bearbeitungen an einem Werkstück durchzuführen. Diese Maschinen werden normalerweise für die Präzisionsbearbeitung eingesetzt. Die Präzisionsbearbeitung ist eine Art von Fertigungsverfahren, bei dem präzise Werkzeuge eingesetzt werden, um Teile herzustellen oder zu verändern. Mit diesem Verfahren kann eine Vielzahl von Produkten hergestellt werden, z. B. medizinische Implantate, Komponenten für die Luft- und Raumfahrt, den Maschinenbau und den Automotivebereich.
Was sind die Grenzen eines Werkzeugwechslers?
Werkzeugwechsler haben viele Vorteile, aber sie haben auch einige Einschränkungen. Eine Einschränkung ist die Größe des Werkzeugs. Das Werkzeug muss in das Spannfutter oder die Spannzange der Maschine passen. Außerdem muss das Gewicht des Werkzeugs innerhalb der Grenzen der Leistungsfähigkeit der Maschine liegen.
Ein Spannfutter ist eine Art Werkzeughalter, der das Werkzeug mit einem Spannmechanismus festhält. Futter werden in der Regel auf Maschinen mit mehreren Spindeln eingesetzt, z. B. auf Drehbänken und Bearbeitungszentren. Es gibt viele verschiedene Arten von Spannfuttern, jedes mit seinem eigenen einzigartigen Spannmechanismus.
Ein Bearbeitungswerkzeug ist ein Werkzeug, das für die Bearbeitung verwendet wird. Es kann aus einer Vielzahl von Materialien bestehen, z. B. aus Metallen, Kunststoffen und Verbundwerkstoffen. Zerspanungswerkzeuge sind in der Regel für eine bestimmte Art der Bearbeitung ausgelegt, z. B. für das Drehen, Bohren, Fräsen oder Schleifen.
Die Funktion eines Werkzeugwechslers ist es, dem Benutzer einen schnellen und einfachen Werkzeugwechsel auf einem Bearbeitungszentrum zu ermöglichen. Dies kann geschehen, ohne die Maschine anzuhalten, was Zeit und Geld sparen kann. Werkzeugwechsler werden häufig an Maschinen mit mehreren Spindeln eingesetzt, z. B. an Drehbänken und Bearbeitungszentren. Sie können auch an einspindligen Maschinen eingesetzt werden, aber das ist weniger üblich.
Eine Werkzeugrevolver-Drehmaschine ist eine Maschine, die einen Werkzeugrevolver zum Wechseln der Werkzeuge verwendet. Ein Revolver ist eine Vorrichtung, die mehrere Werkzeuge in einer festen Position hält. So kann der Benutzer die Werkzeuge schnell und einfach wechseln, ohne die Maschine anhalten zu müssen.
Eine Revolverdrehmaschine unterscheidet sich von einer normalen Drehmaschine dadurch, dass sie mehrere Spindeln hat. Dadurch kann der Benutzer mehrere Teile gleichzeitig bearbeiten. Der Revolver ist auf einem Drehtisch montiert, der es ermöglicht, das Teil zu drehen, damit das Werkzeug auf allen Seiten verwendet werden kann.
Der Vorteil einer Revolverdrehbank ist, dass sie Zeit und Geld sparen kann. Durch den Einsatz mehrerer Spindeln kann der Benutzer mehrere Teile zur gleichen Zeit bearbeiten. Dadurch muss die Maschine nicht mehr angehalten und das Werkzeug gewechselt werden, was Zeit und Geld sparen kann.
Ein Werkzeugturm heißt so, weil er einem Turm auf einem Panzer oder einem anderen gepanzerten Fahrzeug ähnelt. Er ist ein zylindrisches Gerät, das eine Reihe von Werkzeugen aufnimmt. Der Revolver kann gedreht werden, damit der Benutzer das gewünschte Werkzeug auswählen kann.
Bei der Programmierung eines CNC-Bearbeitungszentrums muss der Werkzeugwechsler berücksichtigt werden. Im Folgenden findest du ein Beispielprogramm für ein CNC-Bearbeitungszentrum mit einem Zwei-Werkzeug-Revolver:
- N1 G90 G94 S4000 M03
- N2 T01
- N3 G00 Z0,5 F2000
- N4 M08
- N5 T02
- N6 G00 Z-0.5 F2000
- M09
Es gibt eine Reihe von Befehlen in der CNC-Bearbeitung, und jeder hat eine bestimmte Funktion.
Die gängigsten Befehle sind:
- G90: Absolute Programmierung
- G94: Inverser Zeitvorschub
- S4000: Spindelstopp
- M03: Spindel ein
Problem: Um das Werkzeug auf einem CNC-Bearbeitungszentrum zu wechseln, musst du den Programmiercode für diesen speziellen Werkzeugwechsler kennen
Leider sind nicht alle Werkzeugwechsler gleich. Jeder von ihnen hat seinen eigenen Programmiercode.
Welche Bearbeitungswerkzeuge für ein CNC-Bearbeitungszentrum zur Verfügung stehen, hängt von der Art der Maschine und dem Werkzeugwechsler ab. Im Allgemeinen sind jedoch die folgenden Werkzeuge verfügbar:
- Werkzeuge zum Drehen
- Werkzeuge zum Bohren
- Fräswerkzeuge
- Werkzeuge zum Schleifen

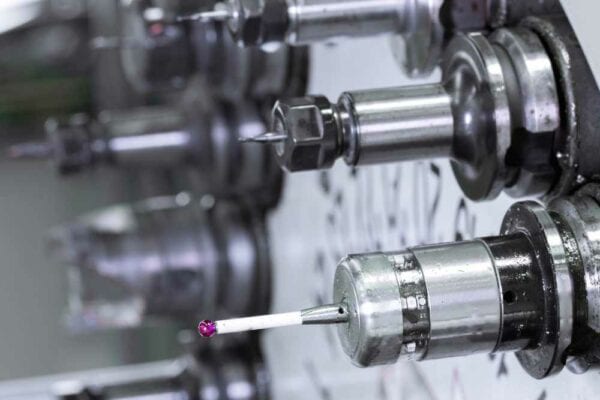

Auch prozessbedingten Hilfsmittel beispielsweise wie Messtaste oder Messdornen können in den Werkzeugwechsler eingespannt und verwendet werden.
Ein Werkzeugwechsler besteht normalerweise aus einer Reihe von Stahlplatten, die miteinander verschraubt sind. Die Platten bilden einen zylindrischen Revolver, der die Werkzeuge aufnimmt. Der Revolver kann gedreht werden, damit der Benutzer das gewünschte Werkzeug auswählen kann.
Einige der bekanntesten Hersteller von Werkzeugwechslern sind Fadal, Mazak, Haas und Mori Seiki.
Ein Werkzeugwechsler kann je nach Modell zwischen sechs und zwölf verschiedene Werkzeuge aufnehmen. So kann der Benutzer die Werkzeuge schnell und einfach wechseln, ohne die Maschine anhalten zu müssen.
Ein Werkzeugwechsler an einer Bearbeitungsmaschine kann auch nachgerüstet werden. Es ist jedoch wichtig, sicherzustellen, dass die Maschine mit dem Werkzeugwechsler kompatibel ist.
Die Kosten für einen Werkzeugwechsler variieren je nach Modell und Hersteller. In der Regel liegen die Kosten jedoch zwischen 1.000 und 2.000 US-Dollar.
Kann Kühlschmierstoff den Werkszeugwechsler beschädigen?
Die Antwort auf diese Frage lautet: Ja, Kühlschmierstoff kann den Werkzeugwechsler beschädigen. Kühlmittel kann dazu führen, dass der Werkzeugwechsler rostet, und es kann auch die Lager und andere Komponenten beschädigen. Deshalb ist es wichtig, dass der Werkzeugwechsler richtig vor dem Kühlmittel geschützt wird.
Eine Möglichkeit, den Werkzeugwechsler zu schützen, ist die Installation eines Schildes zwischen dem Werkzeugwechsler und dem Kühlmittel. Diese Abschirmung kann verhindern, dass das Kühlmittel den Werkzeugwechsler erreicht.
Eine andere Möglichkeit, den Werkzeugwechsler zu schützen, ist die Verwendung einer Auffangwanne. Eine Auffangwanne ist ein Behälter, der das Kühlmittel auffängt, das von den Werkzeugen abtropft. So kann verhindert werden, dass das Kühlmittel in den Werkzeugwechsler gelangt.
Bei der Auswahl eines Werkzeugwechslers gibt es eine Reihe von Faktoren zu beachten. Die wichtigsten Faktoren sind der Maschinentyp und die Größe des Revolvers.
Einige Maschinen, wie z.B. Dreh- oder Fräsmaschinen, haben einen feststehenden Revolver. Andere Maschinen, wie z.B. Bearbeitungszentren, haben einen drehbaren Revolverkopf. Die Art der Maschine muss bei der Wahl des Werkzeugwechslers berücksichtigt werden.
Auch die Größe des Revolvers wirkt sich auf die Wahl des Werkzeugwechslers aus. Manche Revolver sind klein und können nur ein paar Werkzeuge aufnehmen. Andere Revolver sind groß und können bis zu zwölf Werkzeuge aufnehmen.
